Bagaimanakah Anda Memilih Tiub Boleh Mengecut Haba Lapisan Riple yang Sesuai untuk Sambungan Kabel Voltan Sederhana?

Pembeliantiub pengecut haba lapisan riakbukan "anda boleh membelinya hanya kerana saiznya betul." Pemilihan sebenar juga memerlukan mempertimbangkan kelas voltan kabel dan sambungan, diameter luar maksimum sambungan, saiz yang dikecilkan, panjang liputan, serta penebat, kawalan tegasan dan kebolehsuaian kitaran terma jangka panjang. Semasa membeli, struktur sambungan dan saiz pemasangan sebenar harus disahkan terlebih dahulu, dan kemudian spesifikasi yang sesuai harus dipilih berdasarkan data ujian produk, dan bukannya hanya sepadan mengikut keratan rentas kabel atau voltan nominal.

Sahkan Tahap Voltan Penyambung Kabel Terlebih Dahulu.

Syarat pemilihan utama untuk sambungan kabel voltan sederhana ialah gred elektrik.

IEC 60502-4:2023 mengemukakan keperluan yang sepadan untuk pengujian jenis aksesori kabel dalam julat 6 kV (Um 7.2 kV) hingga 30 kV (Um 36 kV). Oleh itu, semasa membeli, kita tidak boleh hanya melihat penerangan umum kabel voltan sederhana. Ia juga perlu untuk mengesahkan tahap voltan sebenar projek dan piawaian kabel dan aksesori yang diguna pakai.

Contohnya, CCMTtiub pengecut haba lapisan riakdireka bentuk untuk kelas voltan 6 - 36 kV dan boleh digunakan untuk rawatan penebat dan keperluan kawalan nyahcas separa bagi sambungan kabel kuasa sehingga 42 kV.

Oleh itu, adalah disyorkan untuk menyediakan sekurang-kurangnya:

· Tahap voltan kabel

· Struktur kabel dan diameter luar

· Diameter luar maksimum sambungan

· Panjang sendi untuk menutup

· Piawaian atau spesifikasi teknikal yang berkaitan yang diguna pakai oleh projek

Dengan cara ini, pembekal boleh mengesahkan spesifikasi produk dengan lebih lanjut dan mengesyorkan produk yang lebih sesuai.

Pilih Saiz Berdasarkan Diameter Luar Maksimum Sambungan Daripada Hanya Berdasarkan Diameter Luar Kabel.

Selepas sambungan kabel dipasang, diameter luar maksimumnya biasanya berbeza daripada diameter luar kabel asal. Jika anda hanya memilih tiub pengecut haba berdasarkan diameter luar kabel itu sendiri, masalah seperti kegagalan untuk memasang sambungan, kesesuaian yang tidak mencukupi selepas pengecutan atau liputan berkesan yang tidak mencukupi mungkin berlaku.

Oleh itu, apabila memilih model, adalah disyorkan untuk memberi tumpuan kepada pengukuran diameter luar maksimum sambungan, panjang yang hendak dilitupi, dan saiz peralihan sebenar di kedua-dua hujung kabel.

Spesifikasi yang disediakan oleh CCMT pada masa ini termasuk:

Siri produk ini juga menggunakan nisbah pengecutan 2.5:1, yang menyokong pengesahan spesifikasi dan penyesuaian nisbah pengecutan berdasarkan struktur kabel dan sambungan sebenar. Oleh itu, apabila membeli secara pukal, adalah disyorkan untuk bukan sahaja menyediakan model kabel "ddhhh, tetapi juga menyediakan secara langsung kepada pembekal dengan diameter luar maksimum dan panjang penutup sambungan, yang lebih kondusif untuk pengesahan spesifikasi tertentu dengan cepat.

Bukan Sahaja Lihat pada Nisbah Penguncupan, Tetapi Juga Tumpukan pada Daya Tahan Jangka Panjang.

Semasa operasi kabel, ia akan terjejas oleh perubahan beban dan perubahan suhu, dan lapisan penebat mungkin mengalami pengembangan dan pengecutan haba berulang. Jika bahan luaran tidak cukup kuat dan boleh diregangkan, isu seperti tekanan antara muka yang semakin rendah dan bukaan yang semakin besar mungkin muncul dari semasa ke semasa selepas penggunaan berulang. Apabila pembeli memilihtiub pengecut haba lapisan riak, mereka harus memberi perhatian sama ada produk tersebut menggunakan struktur berdinding tebal berangkai silang dan sistem bahan dengan keupayaan pemulihan berterusan.

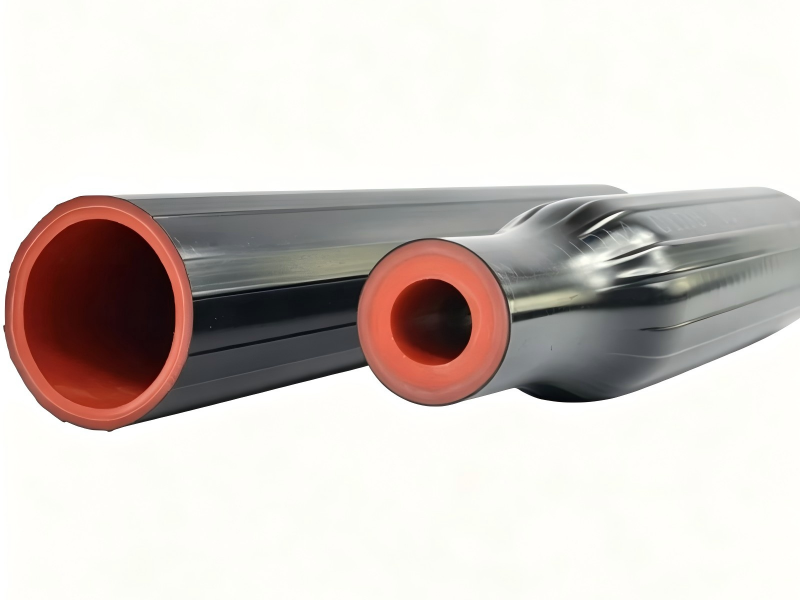

Dengan mengambil produk CCMT sebagai contoh, ia menggunakan struktur berdinding tebal berangkai silang dan reka bentuk penyemperitan bersama lapisan separa konduktif, lapisan penebat dan lapisan elastik, supaya badan tiub dapat terus mengekalkan daya pemulihan jejari tertentu selepas pengecutan, dan pada masa yang sama menyesuaikan diri dengan lapisan penebat kabel akibat perubahan suhu. Ini juga merupakan salah satu perbezaan penting antara produk struktur tiga lapisan dan tiub pengecut haba penebat lapisan tunggal biasa dalam aplikasi sambungan kabel.

Semak Data Ujian Daripada Hanya Melihat pada Prestasi Penebat yang Baik.

Untuk pembelian berskala besar, data ujian yang disediakan oleh pembekal adalah lebih berharga daripada penerangan ringkas tentang penebat tinggi, rintangan penuaan. Contohnya, CCMTtiub pengecut haba lapisan riakmempunyai data ujian yang sepadan untuk lapisan berfungsi yang berbeza:

Lapisan dalam:

· Kekuatan tegangan ≥6 MPa

· Pemanjangan pada putus ≥400%

· Kekuatan dielektrik ≥15 kV/mm

· Kerintangan isipadu ≥10¹⁴Ohm cm

· Tiada keretakan dalam ujian fleksibiliti suhu rendah -55 ° C

Lapisan penebat pertengahan:

· Kekuatan tegangan ≥10.5 MPa

· Pemanjangan pada putus ≥400%

· Kekuatan dielektrik ≥15 kV/mm

· Kerintangan isipadu ≥10¹³Ohm cm

· Tiada keretakan semasa hentaman haba pada 200°C/30 minit

Lapisan luar:

· Kekuatan tegangan ≥20 MPa

· Pemanjangan pada putus ≥350%

· Kekuatan tegangan ≥16 MPa selepas penuaan pada 158°C/168 jam

· Impak haba 250°C/30 minit Tiada rekahan, tiada titisan, tiada aliran

Di samping itu, prestasi penuaan haba produk kami diuji dengan merujuk kepada IEC 216, dan kandungan halogen bahan tersebut memenuhi keperluan IEC 61249-2-21. Data ini dapat membantu pembeli menilai produk dari perspektif sifat mekanikal, penebat elektrik, rintangan haba dan kebolehsuaian penggunaan jangka panjang.

Beri Perhatian kepada Suhu Operasi dan Suhu Pemasangan Sebenar Produk.

Berapa banyak suhu yang boleh ditahan oleh tiub pengecut haba tiga lapisan dan berapa banyak suhu yang diperlukan untuk pemasangan adalah dua soalan yang berbeza. Ambil produk kami sebagai contoh, dengan julat suhu operasi -55°C hingga 105°C dan suhu pengecutan pemasangan 135 - 150°C.

Oleh itu, kakitangan pembelian dan pemasangan perlu mengesahkan secara berasingan:

· Sama ada persekitaran operasi projek berada dalam julat suhu operasi produk;

· Sama ada alat pemanasan di tapak boleh memenuhi suhu pengecutan yang dinyatakan oleh produk;

· Sama ada struktur sambungan membenarkan pemanasan seragam;

· Sama ada produk pengecut haba boleh menutup sepenuhnya kawasan sasaran.

Terutamanya dalam projek kejuruteraan kelompok, parameter produk dan proses pemasangan di tapak perlu disahkan pada masa yang sama. Jika tidak, jika spesifikasi dipilih dengan betul, persekitaran pemasangan yang tidak sesuai mungkin mengganggu keputusan.

Apakah Maklumat yang Disyorkan untuk Diberikan kepada Pembekal Pada Satu Masa Semasa Membeli?

Jika anda ingin mendapatkan maklumat yang tepat dengan cepattiub pengecut haba lapisan riakspesifikasi, anda boleh memberikan maklumat berikut semasa membuat pertanyaan:

Bagi sambungan yang mempunyai konfigurasi yang rumit atau tidak bersaiz standard industri, imej fizikal, lukisan pembinaan dan dimensi di lokasi pemasangan mesti dibekalkan.

Mengapakah Pengalaman Pengujian dan Projek Pembekal Layak Dimasukkan dalam Pertimbangan Pembelian?

Tiub pengecut haba lapisan koyak merupakan bahan berfungsi dalam sistem penebat sambungan kabel. Oleh itu, selain parameter produk, semasa membeli, anda juga harus memahami sama ada pembekal mempunyai keupayaan pengeluaran dan kawalan kualiti yang berterusan.

CCMT ditubuhkan pada tahun 1986 dan mempunyai pangkalan pengeluaran kira-kira 10,000㎡ dan lebih 40 peralatan pengeluaran profesional. Kapasiti bekalan bulanan produk pengecut haba adalah kira-kira 5 juta meter. Kami telah mewujudkan sistem pengurusan kualiti ISO 9001:2015 dan menjalankan kawalan kualiti bahan mentah, proses pengeluaran dan produk siap.

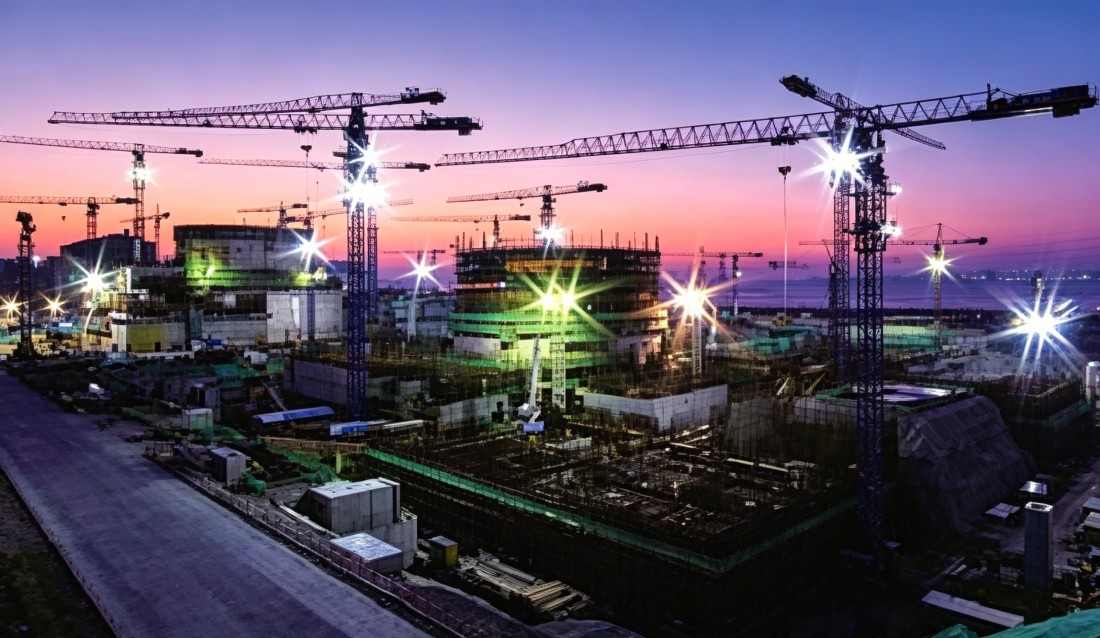

Dari segi pengalaman projek, kami telah menyediakan produk aksesori kabel pengecut haba yang berkaitan untuk Stesen Janakuasa Nuklear Hainan, Stesen Janakuasa Nuklear Tianwan, Stesen Janakuasa Nuklear Taishan, Stesen Janakuasa Nuklear Ling 'ao dan Stesen Janakuasa Nuklear Fangjiashan.

Kepentingan maklumat jenis ini bukanlah untuk membuktikan bahawa model produk tertentu sesuai secara semula jadi untuk semua projek, tetapi untuk membantu pembeli menentukan lebih lanjut sama ada pembekal mempunyai pengesahan spesifikasi, kawalan kualiti, pengeluaran besar-besaran dan keupayaan bekalan projek.

Kesimpulan: Adalah Disyorkan untuk Mengikuti Empat Langkah Ini bagi Mengesahkan Pemilihan Sambungan Kabel Voltan Sederhana.

Jika keseluruhan proses perolehan dipermudahkan lagi dan tiub pengecut haba komposit tiga lapisan yang diekstrusi bersama dipilih untuk sambungan kabel voltan sederhana, langkah-langkah berikut boleh diikuti:

1. Sahkan tahap voltan terlebih dahulu

2. Ukur diameter luar maksimum dan panjang penutup sambungan

3. Periksa nisbah pengecutan, suhu operasi dan data ujian

4. Akhir sekali, sahkan keupayaan pengeluaran dan bekalan projek pembekal.

Jika anda memilih yang sesuaitiub pengecut haba lapisan riak, adalah disyorkan untuk memberikan kami voltan kabel, saiz penyambung dan keperluan teknikal projek yang lengkap, dan kami akan memadankan spesifikasi akhir untuk anda.
